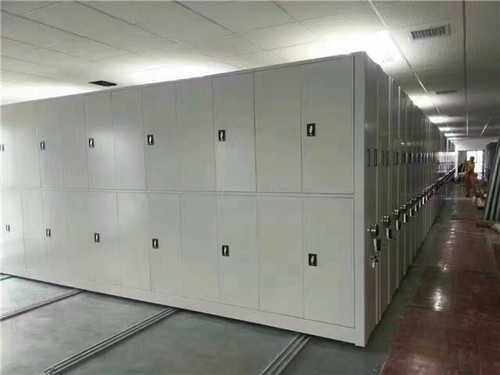

密集架说明及彩图
材料和结构
1．1材料
1．1．1密集架采用优质宝钢或武钢冷轧或热轧钢板，材料符合GB710-82标准碳素结构钢薄钢板、低合金结构钢、热轧薄板等。
1．1．2挂板、格板、立柱符合GB-710标准规定性能（优质碳素结构钢薄钢板）
1．1．3所用轴承选用洛阳轴承，传动机构、塑料配件和锁具选用浙江省兹溪市望通实业有限公司产品。
1．2构造说明

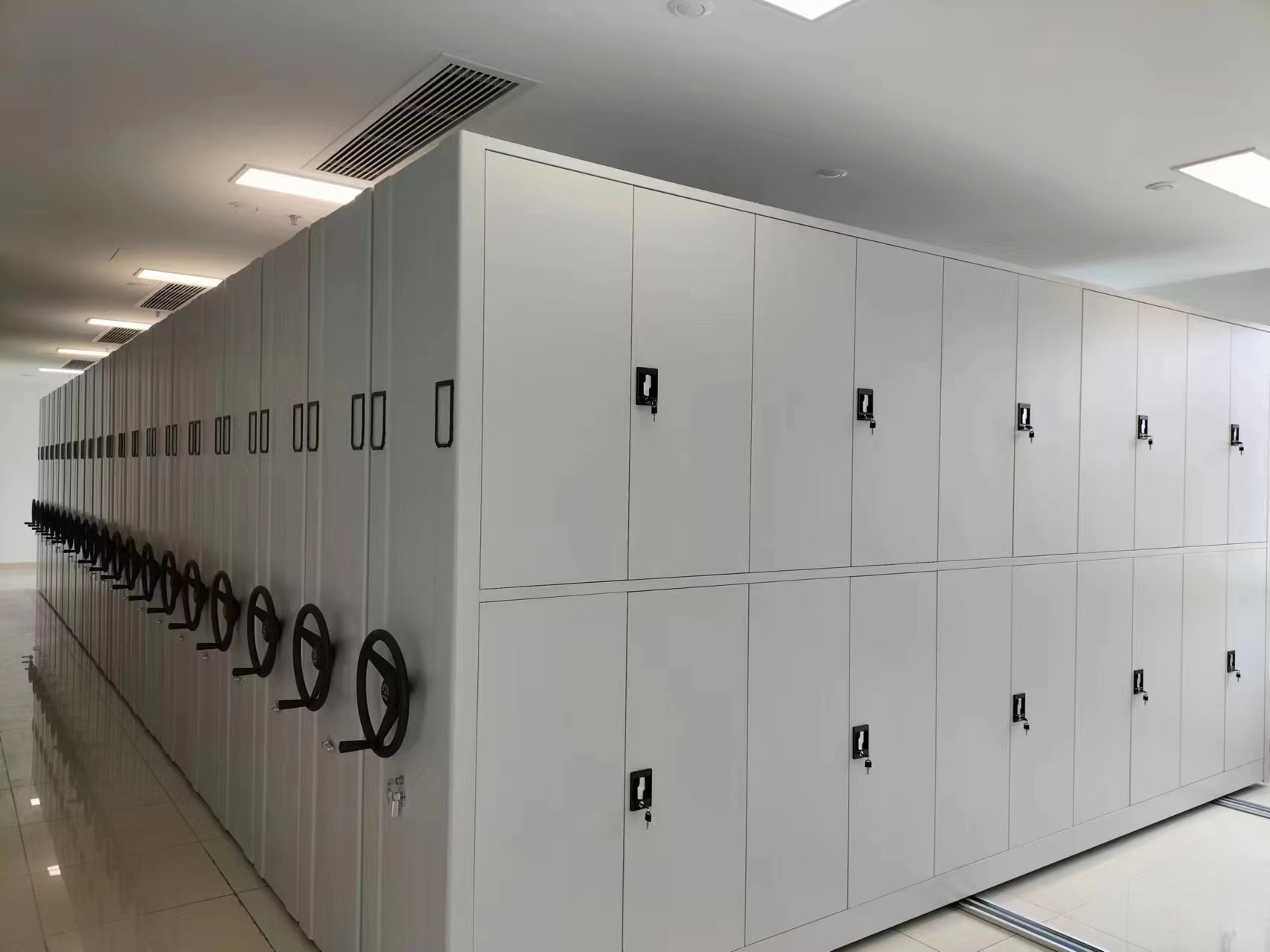

1．2．1密集架为框架组合钢结构。主要由底盘、立柱、搁板及支承板、顶板、护板、门面、传动机构、道轨、防震装置、制动装置以及防尘、防鼠、防火、防盗装置等部分组成。

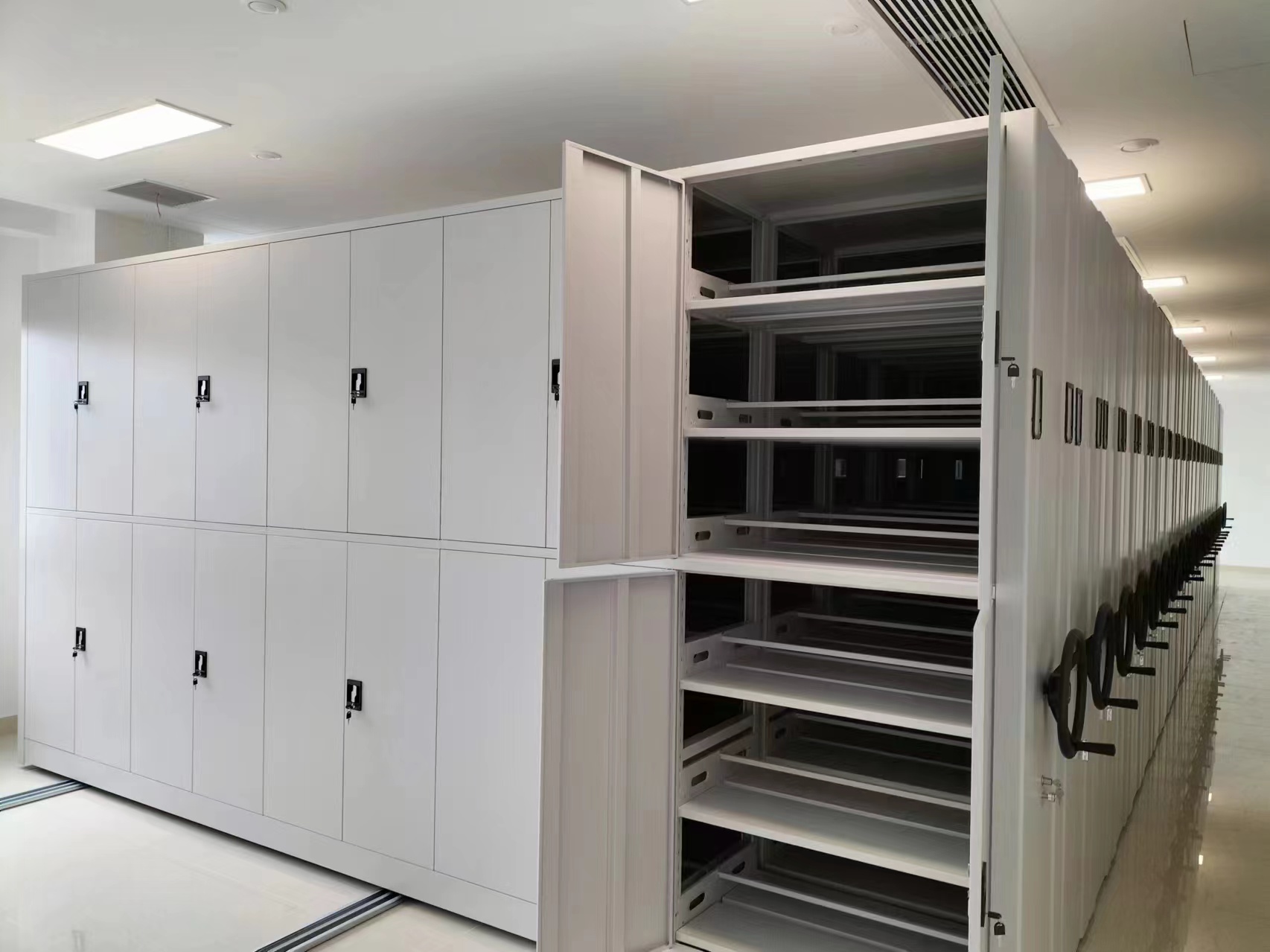

1．2．2采用架板和有扣勾的挂板和挡杆，组装后平整牢固。
1．2．3传动系统采用双向超越离合器结构，（三分力，三变速，中间驱动），密集架处于从动或不动状态时，摇柄自行停于垂直位。用精密滚子链传动，驱动平稳，手柄摇动轻便、灵活、耐用、美观、无噪声，手柄可折叠，可避免通行障碍。
1．2．4底架组为分段组合式的，加工精度高，具有对接互换性，层间高度可任意调节，节型范围宽，便于运输安装。
1．2．5每列侧面在摇把上部均装有手刹车制动装置，边列装有锁具，用于整组架闭锁。侧板为凹形，边角圆弧形，线条流畅，造型优美
1．2．6每列的接触面装有抗老化橡塑磁封条，形成两列间的全封闭，顶部用冷板制作的防尘板，底部在底盘上沿用冷板制作的防鼠装置。
1．2．7每列架体均设有安全限位及防倒装置，以保障通道内人员安全。
1．3性能和特点
1．3．1现在密集架属于第四代产品，它采用进口、国产优质冷轧板精工制作而成。其特点是移动方便，储存量大，造型美观，经济耐用，而且可节省空间50%以上，空间利用率高达83%。
1．3．2密集架结构合理，由良好的防尘、防光、防潮、防鼠功能。
1．3．3组宽、架宽、层数和列数可根据用户的需要选定。
1．3．4道轨有三种形式：地面式、斜板地面式、埋入式。

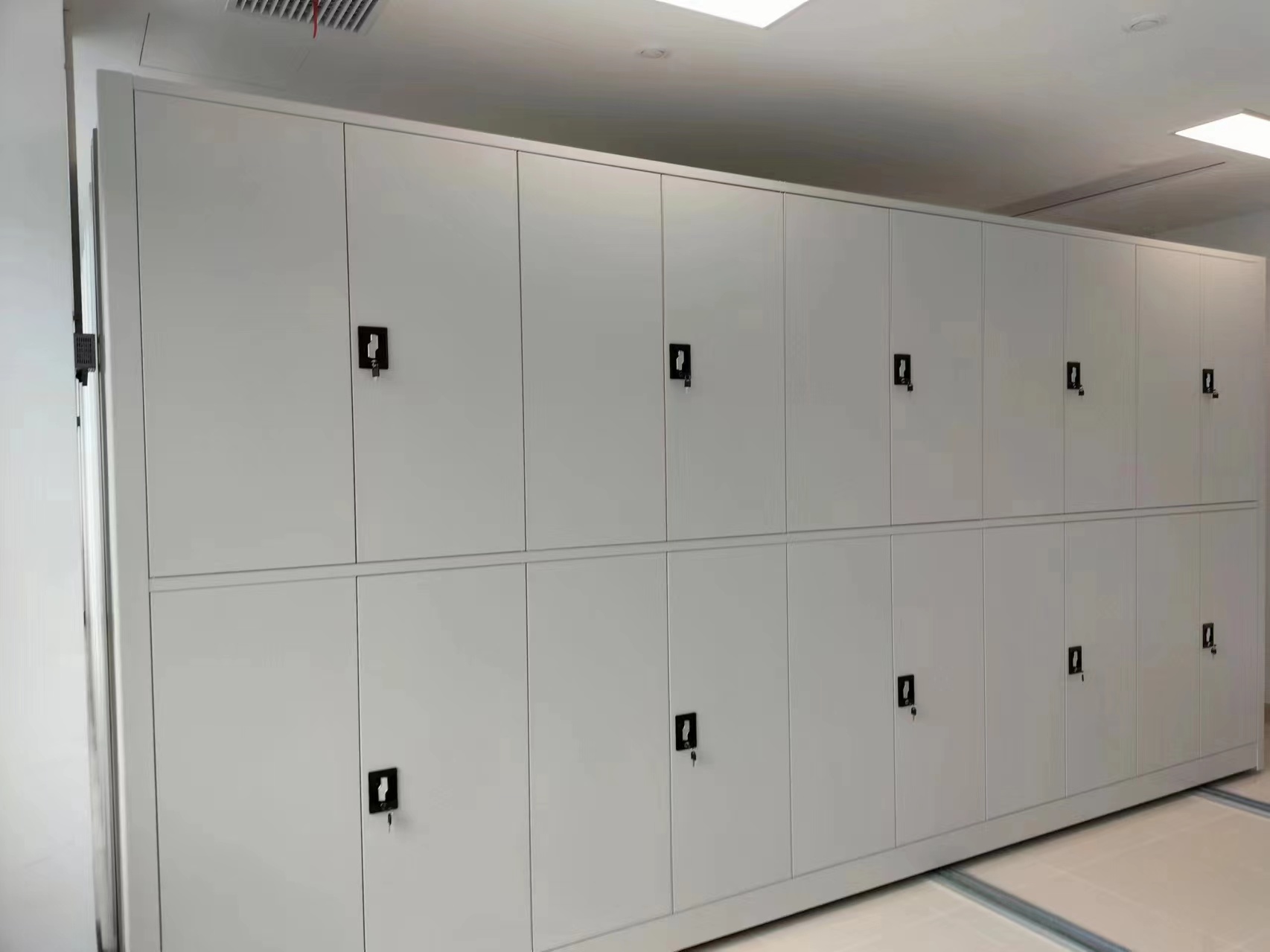

1．3．5左右边架一般为双面移动架、装门面组，也可为单面移动架、外侧装壁板。
1．3．6本产品经过八工位前处理，喷塑质地坚硬，附着力强，具有很强的防锈性能。
2、技术标准
2．1尺寸与公差
2．1．1密集架尺寸：长900mm*深580mm*高2400mm，也可以根据用户需要调整尺寸。
2．1．2密集架每组层数可调，常规密集架为六层。根据用户需要可以增加或减少层数。
2．1．3地面到密集架最下层格板间距尺寸为175mm
2．1．4立柱正面宽度为50mm
2．1．5立柱上挂板孔每个间距为43mm
2．1．6制造尺寸偏差在2mm以内。
2．1．7列长=（节数）*900+50*3
2．1．8摇把高度离地面950mm
2．1．9格板厚度为23mm
2．2外观质量
2．2．1组装后不影响外观和使用性能，长时间不变形。侧面板与中腰板对缝处间隙小于2mm，门缝间隙均匀一致，且间隙在1-2mm之间。
2．2．2组装后触及人体和存放物的部分，没有锐角、突出物和棱角。
2．2．3各部分组装后牢固可靠，没有松动现象。
2．2．4凡焊接部件焊接牢固，没有漏焊、气孔、咬边现象，焊痕表面均光滑、平整。
2．2．5外表接头光滑、冲压件没有裂痕
2．2．6表面塑层平整光滑，色泽均匀一致，没有流挂起料、皱皮、露底剥落等缺陷。
2．2．7立柱内壁进行防腐处理。
2．3表面处理
2．3．1产品经过自动流水线八工位前处理预脱脂-脱脂-水洗-水洗-磷化-水洗-水洗-脱水
2．3．2喷塑理化性能
2．3．2．1光泽度为60%-70% 硬度≥0.4度
冲击强度≥4N·M附着力不低于2级 漆膜厚度≥20μm
2．3．2．2耐腐蚀
经过九工位前处理，本产品耐腐力强，耐腐力为100H
2．4荷载重量
2．4．1搁板三折边，承重大，不变形，每层架板额定承重100公斤以上，最大挠度应≤4mm，24小时卸载后，无裂纹及永久变形。架体无倾倒现象。
2．4．2每组自重约100公斤，每组载荷对地面的压力为292Kg
2．5制造公差
高极限偏差≤1.0mm 宽极限偏差≤2.0mm
深极限偏差≤1.0mm 邻边垂直度≤3.0mm 平整度≤1.0mm
轨道安装后，在任意1m长度内，水平度偏差不大于1mm。水平度偏差全长不大于2mm。每两条轨道之间的平行度偏差1-2mm。
3.主要材料配置
名称 | 配置 | 规格 | 材质 | 采用标准 | 产地 | 性能说明 |
轨道 | 轨道座 | 2.5mm | 冷轧钢板 | GB711 | 上海宝钢或武钢 | 表面镀锌处理，适合地埋施工。 |
轨道 | 20*20mm | 实心方钢 | GB699 |
底盘 | 底梁、轴承档 | 2.5mm | 冷轧钢板 | GB711 | 采用整体焊接，钢性足，不变形，表面喷塑，分段式结构。 |
架体 | 立柱 | 1.2mm | GB710 | 架体结实，坚固，设备新颖安装规范，柜 内隔板间距可调。 门面平整，款式新 颖，表面喷塑 |
隔板 | 1.0mm |
挂板 | 1.0mm |
门面 | 门板 | 1.0mm |
前面板 | 0.8mm |
传动机构（采用机械式自动脱离驱动装置） | 轴承 | 205 | E级 | GB710 | 洛阳轴承厂 | 精密度高，万向灵活耐压与耐磨性能好。 |
实心轴 | 圆径20 | 45＃ | GB699 | 上钢五厂 | 传动机构精密度高，定位可靠，传动轻便灵活，摇手轻，运行性能达到和超过国家标准。荷重：1000KG |
连接钢管 | 圆径25-28 | 无缝钢管 | GB9439 |
铁滚轮 | HT200铸铁 |
| GB1135 | 洛阳矿山厂 |
链轮 | GZ45 |
| GB1135 |
摩托链条 | 428-1/120L | 圆径8.5节距12.7 | GB1244 | 北方易初 | 带短滚珠，并采用用际优良产品 |
摇手体总成 | 双向超越离合器结构铸钢滚珠轴 |
| 望通公司 | 造型美观，把手为折叠式，可避免通道障碍，摇动任意一列不会带动其他把手。 |
制动装置 | 侧列锁定装置 | 808锁 |
|
| 每列均有制动装置；操作方便可靠，边列有锁具，使用存取安全、方便。 |
中列制动装置 |
|
|
|
防护装置 | 防震装置 |
| 磁性密封条 |
|
| 每列的接触面均有缓冲及密封装置，具有良好的防震、防尘、防火、防光、仿鼠、防潮功能。 |
防尘板顶板 | 0.8mm | 冷轧钢板 | GB710 | 上海宝钢或武钢 |
放倾倒装置 | 3.0mm | GB711 |
表面处理 | 静电喷塑 | 环保粉末 | 热固性粉末 | 杜邦华佳 | 杜邦华佳公司 | ISO09002认证产品 |
紧固件 |
| 453、Q235A | 国标GB5782 | 洛拖标准件 |
|
3、 安装说明
安装过程：摆放地轨→摆放底盘→校准地轨→固定地轨→插接立柱→连接顶板→连接立柱→安装传动机构→安装活侧板→调整立柱→紧固立柱和顶板→试行并调整立柱垂直度→安装门面并调整→安装挂板→安装格板→安装挡书条→擦拭密集架→整理地面卫生
安装注意问题：安装过程中要注意轻拿轻放，以免碰伤、碰坏货物。安装时要保证轨道铺设中满足在任意1m长度内，水平度偏差不大于1mm。水平度偏差全长不大于2mm。每两条轨道之间的平行度偏差1-2mm。保证侧板与地面的垂直度≤3.0mm，并且要保证所有列侧板平面度≤2.0mm。保证四周门缝均匀且≤2.0mm。
5、使用说明：
A、开启操作：
（1）、整个列组在并列时，每列都安装有锁定机构，应先打开第一列的锁定机构（开关扳手拨至开的位置），然后用钥匙打开锁具，方能进行摇动操作；中间列没有装有锁具的，则只需把锁定机构扳至开的位置就可摇动操作；最后一列开启方法同第一列一样；
（2）、摇把的操作：将架体摇开至需要距离，就可以进行取卷阅档工和；为完全起见，可以先行锁定，把锁定机构的开关扳手拨至关的位置，把架体固定在导轨上。
B、闭合操作：
完成阅档工作后，先把每列的锁定机构扳至开的位置，把整套架体摇到一侧，然后把锁定机构的开关扳至关的位置，再用钥匙把最外面一列锁好即可。
C、维护保养：
（1）、存放移动档案密集架的库房必须干燥通风；
（2）、架体表面不允许阳光长时间照射；
（3）、保持导轨沟槽的清洁干净，无杂物堵塞；
（4）、关闭锁紧装置时，如遇关闭困难，可轻摇把手，使锁定开关拨至关的位置，如强行关闭，有可能扭断扳手把；
（5）、架体表面严禁用汽油、高度酒精、松香水、香蕉水擦洗，这样会使架体表面失去光泽和褪色。
